电磁流量计的电流输出（通常是4-20mA）故障是一个非常常见的问题。这个输出信号是流量计与PLC、DCS、记录仪或控制器“对话”的主要方式，一旦出现问题，会导致上位系统显示异常、控制失灵。

故障排查需要系统性地进行。以下是导致电流输出故障的主要原因、排查步骤和解决方案。

核心思路

电流输出故障可以归结为三大类：

电源问题：仪表根本没有工作或工作电压不正常。

接线与配置问题：线路连接错误或参数设置不当。

硬件故障：仪表内部的输出电路或相关元件损坏。

故障现象与可能原因对应表

故障现象：无电流输出（0mA）

*可能的原因：电源未接通、保险丝熔断、接线错误或开路、安全栅故障、内部硬件损坏

故障现象：输出始终为*大值（约20mA）

*可能的原因：接线错误（电流环开路）、量程设置错误、传感器或核心处理器故障

故障现象：输出始终为*小值（约4mA）

*可能的原因：空管或未满管、零点未校准、小信号切除值设置过高、电极严重污染

故障现象：输出固定在一个值（不变化）

*可能的原因：流量计进入固定输出模式（如仪表故障状态）、硬件锁死

故障现象：输出波动/跳动大

*可能的原因：流体未满管或有气泡、强烈电磁干扰、接地不良、电极污染

故障现象：输出值与实际值偏差大

*可能的原因：量程设置错误、未进行零点校准、电极或内衬损坏、管道不满管

系统性排查步骤与解决方案

*一步：安全*一

在操作前，确保流程安全，必要时进行隔离和上锁挂*（LOTO）。

*二步：基础检查（解决大部分问题）

1.检查电源

现象：显示屏不亮，无输出。

操作：用万用表测量流量计接线端子的电源电压，确认是否在额定范围内（如24V DC ±10%）。检查保险丝是否熔断。

2.检查接线（极其重要?。?/p>

现象：输出为0、20mA或跳动。

操作：

核对图纸：确保正负极没有接反。

检查通路：断开接线，用万用表测量回路电阻。一个正常的250Ω负载电阻应显示约250Ω。如果电阻为无穷大，说明线路开路；如果电阻很小，说明短路。

检查隔离安全栅：如果系统中有安全栅，检查其指示灯状态，尝试 bypass（旁路）安全栅进行测试，判断是否是安全栅故障。

3.检查参数设置

现象：输出固定、偏差大或无变化。

操作：

量程范围：检查流量量程上限（URV）和下限（LRV）设置是否正确。输出20mA对应URV，4mA对应LRV。

输出模式：确认电流输出是否被设置为模拟流量信号，而不是被错误地设置为固定值或其他诊断值。

小信号切除：检查切除值是否设置过高，导致小流量时没有输出或输出保持在4mA。

*三步：深入排查

1.检查流量计本身状态

操作：查看流量计的显示屏或使用手操器读取其自诊断信息。常见的报警有：

空管报警（EEP）：会强制输出报警电流（通常为3.6mA或22mA）。

系统报警/硬件错误： indicates internal failure.

解决：如果是空管，确保管道满管。如果是硬件错误，可能需要复位或联系厂家。

2.进行零点校验

现象：输出有固定偏差。

操作：在确保管道完全满管且流体完全静止（流量为零）的条件下，执行“零点校准”操作。这是消除系统性偏差的*有效方法。

3.检查接地与干扰

现象：输出剧烈波动、跳动。

操作：

接地：确保流量计传感器和转换器良好接地，接地电阻<10Ω。特别是非金属管道，必须安装接地环。

电缆：检查信号电缆是否与动力电缆并行敷设，强电磁干扰会耦合进信号线。确保电缆屏蔽层在控制室端单点接地。

*四步：*终判断——硬件故障

如果以上所有步骤都排除了，问题很可能出在硬件上：

输出电路损坏：转换器内部的D/A转换器或输出驱动芯片损坏。

核心处理器故障：主板出现问题。

传感器故障：电极或线圈故障导致信号异常，进而影响输出。

此时，*有效的方法是“替换法”：

将疑似故障的流量计的输出信号线接到一台确认工作正常的同类仪表上。

如果正常仪表输出正确，则原流量计故障。

如果正常仪表也无输出或输出异常，则问题出在线路或上位系统。

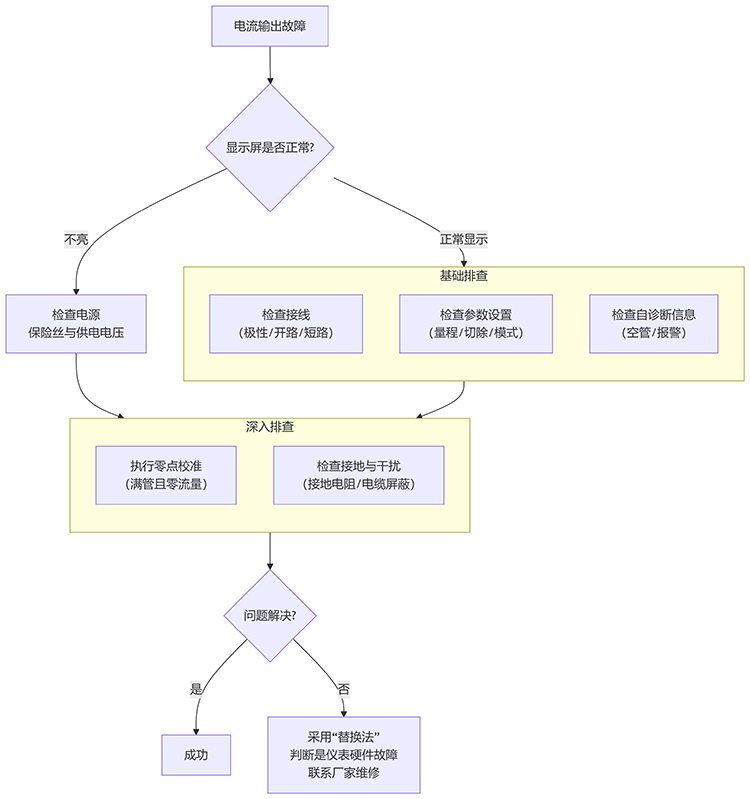

总结与排查流程图

通过以上系统性的排查，绝大多数电流输出故障都可以被定位和解决。记住，接线、供电和参数设置是解决大部分问题的突破口。
