超声波流量计的生产厂家

点击次数：4059 发布时间：2021-03-19 07:32:59

超声波流量计的概述

超声波流量计以时差法为原理，测量圆管内液体流量，流体的流速与超声波顺流和逆流传播的时间差成 正比。此时还可用相差法、频差法等。它具有稳定型好、零点漂移小、测量精度高，量程比宽（流速范围： 0.01-12m/s），抗干扰能力强等特点。


超声波流量计的产品特点

1、陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐蚀性液体的 测量。使用金属粘接剂，粘接更加牢固，使用温度可达160℃，特别适合于声传感器，使传感器的工程实用 性大大提高。
2、微功耗、数字化设计。整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分 析，达到了全面的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW
3、卓越的计量和管理功能。在软件设计上采用先进的分析和计算技术，保证准确的计量功能。另外设计了先 进的管理功能，该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。
4、灵活的维护性能。采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修 过程中任意更换转换器和传感器，不影响测量准确度。
5、汉字化技术。仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。


超声波流量计的产品类型

◆ 插入式超声波流量计：使用我公司专有钻孔装置可进行不停产安装。一般为单声道测量，为了提高测量准 确度，可选择三声道。
◆ 管段式超声波流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。
◆ 外夹式超声波流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油 脂）安装，安装时不损坏管路。
◆ 便携式超声波流量计：便携使用，内置可充电锂电池，手持使用，配接磁性传感器。
◆ 手持式超声波流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。
◆ 防爆型超声波流量计：用于爆炸性环境液体流量测量，为防爆兼本安型。即转换器为防爆型，传感器为本 质安全型。
◆ 流量测量系统：由多台超声波流量计和系统主站组成。适于多条管路的集中测量。
◆ 超声波流量计：用于供热系统的热量测量。
◆ 电池供电型超声波流量计：采用一节锂电池供电的一体式超声波流量计。适于无市电供应的测量场合，一 节电池可使用十年，具有多种测量功能。


外供电及电池式超声波流量计概述

测量满管的液体流量计，可测量的介质：饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑 油、柴油、燃油、化工液体等其他均质流体。


外供电及电池式超声波流量计产品特点

◆ 测量流速范围宽（0.01～12m/s），管径范围大（DN15～4000mm），适用于各种管材质。
◆ 管段式结构紧凑、坚固，精度高，量程比宽，安装简单，压力损失小，无机械活动部件。
◆ 外夹式传感器、插入式传感器可不?；沧拔?。
◆ 全中文的操作界面，使用更简单方便。
◆ 具有两路模拟量输入接口可测量热量（冷量）、压力、温度等参数。
◆ 可选单声道、双声道、三声道型。
◆ 防非操作人员误动的密码锁?；?。


外供电及电池式超声波流量计技术参数

产品分类：插入式超声波，管段式超声波流量计，外夹式超声波流量计
管道范围（mm）：DN80-4000，DN20-2000，DN20-4000
流速范围（m/s）：0.01-12m/s
测量液体：水、河水、海水、石油、化学液体等均质流体
管道材质：金属（如碳钢、铸铁、不锈钢、铅等）非金属材质（如PVC，有机玻璃等）
管衬材质：玻璃钢、沙浆、橡胶等
信号输出：1、4-20mA；阻抗＜800Ω，光电隔离，准确度0.1%，2、累计脉冲输出：光电隔离，无源开路输出，传输距离＞500m，3、RS-485：光电隔离0，波特率可选择，传输距离＞1.6km，4、打印机：RS-232串口模式。打印机为选配件，5、M-RUS
键盘：2×8汉字键盘
显示器：2×10汉字显示或英文显示
测量功能：显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计供热量、断电时间等。
数据存贮：可存贮前720小时，前365天，前36个月和前十年的测量数量数据，包括瞬时流量、累计流量、断电时间等。
环境温度：转换器：-10～+45℃（特殊环境请说明）
传感器：-40～+60℃（常温型），-40～+160℃（高温型）
传感器材质：不锈钢陶瓷，不锈钢和普通碳钢，外夹式超声波流量计
传感器承压能力：管内部分压力小于4.5MPa DN20～700mm小于2.5MPa，DN800～2000mm小于1.6MPa 与管道内压力无关 建议不浸水工作
传感器防护等级：IP68
转换器防护等级：壁挂式转换器：IP65，盘装式转换器：IP52，一体式转换器：IP67
防爆等级：EXdⅡBT6
传感器电缆长度：＜500m，＜500m，＜500m
传感器电缆型号：专业电缆SEYV-75-2（直径7mm），越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源：AC220V，DC12～36V  0.8A（可?。?/div>
转换器外形尺寸：壁挂式：213×185×107mm，盘装式：160×80×250mm，一体式：185×140×100mm
传感器外形尺寸：200×Φ20（杆部）×Φ50（连接部）mm，见管段传感器数据表 60×40×35mm
转换器重量：壁挂式：1.2kg，盘装式：0.8kg，一体式：1.4kg
传感器重量：0.7kg/支，见管段传感器数据表0.2kg/支
热量测量功能：测量供热量、热损耗、入口温度、出口温度


外供电及电池式超声波流量计产品组成

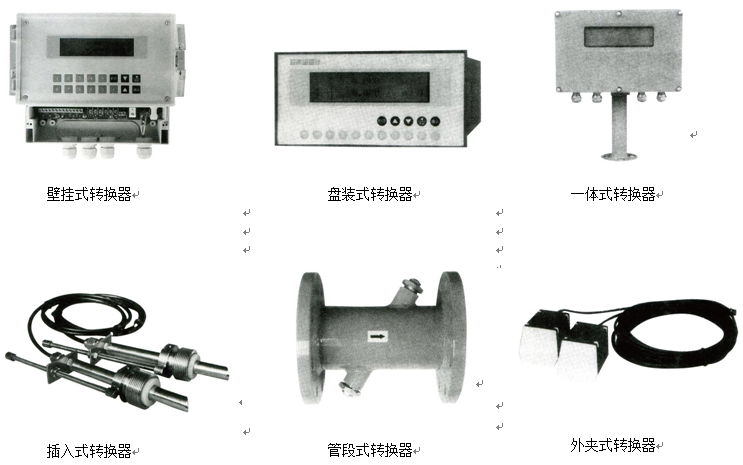

外供电及电池式超声波流量计产品组成分类
转换器：分为三种型式：壁挂式转换器、盘装式转换器、一体式转换器
传感器：分为三种型式：插入式传感器、管段式传感器、外夹式传感器
管段式传感器
管段式传感器出厂时就配备和现场管道内径相同的工艺管段，并且传感器在管段上的安装尺寸是加工来精 确保证的，所以该传感器有较高的测量精度。
插入式传感器
插入式传感器适用于管道内壁结垢严重，管道材质为非透声材料的应用场合。由于插入式传感器的声楔部 分和被测液体直接接触，超声波直接在被测液体中传播，不需要声耦合剂，属于免维护型传感器，该传感器的 声楔材料由陶瓷制成，具有耐腐蚀、耐高温、耐摩擦、长寿命的特点，该技术为我公司**技术。
外夹式传感器
外夹式传感器的安装是将两只传感器夹装在管道外壁，不与被测液体接触。传感器表面与管道外壁之间涂 有声耦合剂，该耦合剂可以是专用硅胶（出厂时配备）或高温润滑脂，传感器用专用的钢丝绳卡具（出厂时配 备）捆绑在管道上。适合测量腐蚀性、有毒性、高纯净度的液体。由于无需在管道上开孔，所以安装*为简 单，方便。
