当前位置：*页>>产品展示>>流量计系列>>气体流量计>>氯气流量计

氯气流量计

氯气流量计

  • 品*：JKM/凯铭仪表
  • 型号：JKM-LZ
  • 测量范围：0.0025～60m3/h
  • 精度等级：±1.5%
  • 公称通径：DN15～DN100
  • 适用介质：液体、气体
  • 工作压力：1.6～4.0MPa
  • 工作温度：-80℃～200℃
  • 供电方式：24VDC
  • 订货号：CNXSFGJBU679
氯气流量计概述
金属管浮子流量计在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定?；废睹婊敫∽拥纳仙叨瘸烧龋锤∽釉诓饬抗苤猩仙奈恢么砹髁康拇笮?，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。

氯气流量计产品图


氯气流量计测量原理
金属管浮子流量计测量原理是，当被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。
b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。

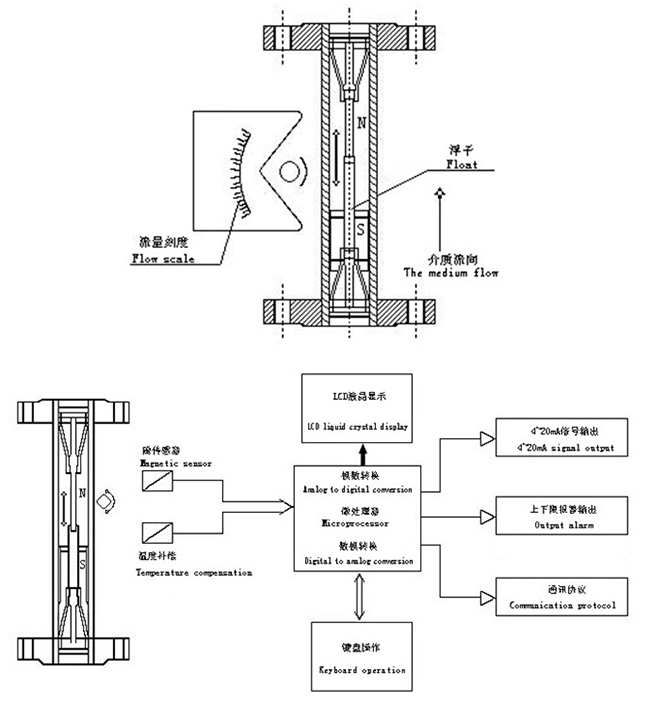

氯气流量计测量原理图


氯气流量计应用范围
金属管浮子流量计可用于复杂，恶劣环境及各种介质条件的流量测量与过程控制中，适用于测量液体、气体。特别适用于小口径和低流速介质流量测量；广泛应用于：化工、发电、食品、水处理(污水流量计)等。复杂、恶劣环境条件，及各种介质条件的流量测量过程中。


氯气流量计特点
1、坚固的全金属结构设计型；
2、采用独立概念设计的测量管指示器；
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；
4、低压力损失设计；
5、短行程、小型结构设计、仪表总高度250；
6、磁性耦合结构确保数据传输、信号更加稳定；
7、保温或伴热夹套；
8、垂直、水平、各种安装方式更适合不同使用场合；
9、适用于小口径和低流速介质流量测量；
10、工作可靠，维护量小，寿命长；
11、对于直管段要求不高；
12、较宽的流量比10：1；
13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；
14、单轴灵敏指示；
15、非接触磁耦合传动；
16、全金属结构，适于高温、高压和强腐蚀性介质；
17、可用于易燃、易爆危险场合；
18、选二线制、电池、交流供电方式；
19、多参数标定功能；
20、带有数据恢复，数据备份及掉电?；すδ堋?/div>


氯气流量计技术参数
1、测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制；
2、量程比：标准型10：1 特殊型20：1；
3、精度：标准型1．5级 特殊型1．0级；
4、压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa；
5、压力损失：7kPa-70kPa；
6、介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃；
7、高温型：*高可达400℃；
8、环境温度：液晶型－30℃－+85℃ ；指针型－40℃－+120℃；
9、连接形式：标准型：DIN2501标准法兰 ；特殊型由用户指定的任意标准法兰或螺纹。
10、电缆接口：M20＊1．5；
11、供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）；
12、交流型：85－265VAC 50HZ；
13、电池型：3．6V 4AH镍氢电池；
14、报警输出：上限或限瞬时流量报警；
15、标准型：集电*开路输出（*大100mA 30VDC内部阻抗100 欧）；
16、特殊型：继电器输出（触点容量*大5A 250VAC）；
17、脉冲输出：累积脉冲输出，*小间隔50毫秒；
18、液晶显示：瞬时流量显示数值范围：0－50000；
19、累计流量显示数值范围：0－99999999；
20、防护等级：IP65；
21、防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6。

氯气流量计各口径流速范围表
氯气流量计流速范围表

氯气流量计安装要求
1、表可安装在垂直或水平的管道上，垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段，下游设置250mm长的直管段，设置调节流量阀门时，其位置应该在仪表下游直管段之后。
2、推荐安装方式,设置旁通管道(见右图)。建议使用水平尺及铅锤检测流量计的安装垂直度， 以保证流量计的测量精度。
3、安装在管道上的流量计不应受到外力作用，在流量计出入口的适当位置加装支撑， 可使流量计基本不受外力作用。
4、安装内衬聚四氟乙烯(PTEE)的流量计时，紧固法兰螺栓时应特别谨慎，要求对称紧固且勿过猛过紧， 以防PTFE变形。
5、金属转子流量计为避免流体冲击测量器内浮子，仪表在使用时必须缓慢开启阀门，特别是用于测量气体介质流量时，可在仪表的下游直管段后安装气体阻尼装置或节流阀以*大限度地减轻浮子振动。

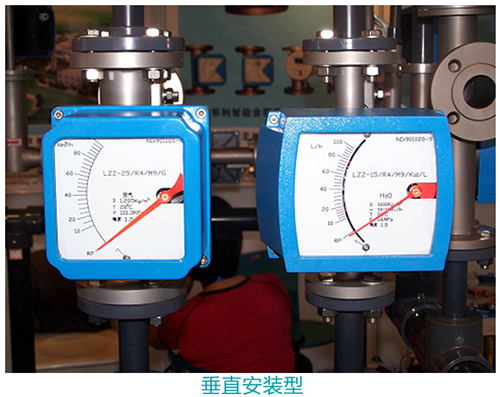

氯气流量计垂直安装示意图

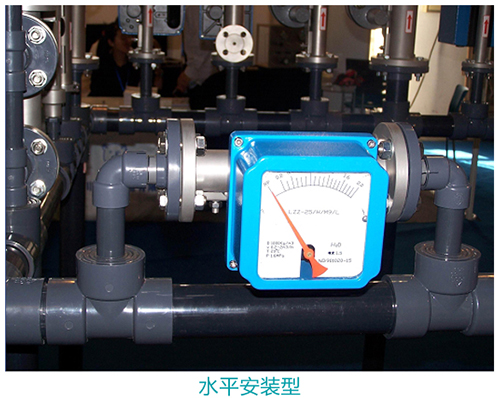

氯气流量计水平安装示意图
